Mida el ancho de la superficie de sellado y consulte la tabla siguiente para seleccionar el ancho nominal de la Junta de Estanqueidad GORE...


1. Seleccione el tamaño

Para bridas de cara plana, bridas de cara elevada y bocas de hombre:
Mida el ancho de la superficie de sellado y consulte la tabla siguiente para seleccionar el ancho nominal de la Junta de Estanqueidad GORE.

Ancho de sellado efectivo Ancho nominal de la Junta de Estanqueidad GORE
(mm) (pulgadas) (mm) (pulgadas)
3 - 7 1/8 - 1/4 3 1/8
7 - 10 1/4 - 3/8 5 3/16
10 - 17 3/8 - 5/8 7 1/4
17 - 25 5/8 - 1 10 3/8
25 - 40 1 - 1,5 14 1/2
40 - 50 1,5 - 2 17 5/8
50 - 65 2 - 2,5 20 3/4
65+ 2,5+ 25 1

Para bridas machihembradas:

Seleccione el ancho nominal de Junta de Estanqueidad GORE que sea igual o menor que el ancho de la hembra.

ATENCIÓN: Realice una estimación técnica del par de apriete para confirmar que puede alcanzarse una carga de junta mayor que 17 MPa.


2. Determine el valor de apriete

  • Los valores de carga de junta mínima habituales para la Junta de Estanqueidad GORE son:
    • factor y = 17 MPa
    • Qmín L0,1 = 21 MPa

Existen dos métodos para calcular la fuerza requerida.

Método 1: Factor de ancho comprimido

El área de la junta puede calcularse multiplicando la longitud por 1,5 veces el ancho nominal de la Junta de Estanqueidad correspondiente a su aplicación. 1,5 es un factor de seguridad conservador. Si desea evaluar su aplicación con mayor precisión de detalles, utilice la tabla para seleccionar el factor de ancho comprimido o el método de fuerza lineal descrito más adelante.

F = σjunta · Factor · Wnominal · Ljunta

donde,

F= Fuerza total
σjunta = Carga de junta a aplicar
Factor = Factor de ancho comprimido
Wnominal = Ancho nominal
Ljunta = Longitud de la Junta de Estanqueidad

  factor y
17 MPa
Qmín L0,1
21 MPa
3 mm 1,2 1,2
5 mm 1,3 1,3
7 mm 1,2 1,2
10 mm 1,2 1,2
14 mm 1,1 1,1
17 mm 1,2 1,2
20 mm 1,1 1,2



Método 2: Fuerza lineal

Gore ha realizado ensayos y utilizado técnicas analíticas para determinar la cantidad de fuerza requerida para comprimir una unidad de longitud de Junta de Estanqueidad. Esta fuerza para comprimir una unidad de longitud del material se llama fuerza lineal. La fuerza lineal es independiente del ancho de la junta comprimida.

F = Flineal · Ljunta

donde,
F = Fuerza total
Flineal = Fuerza lineal con la carga de junta deseada para un diámetro nominal determinado
Ljunta = Longitud de la Junta de Estanqueidad

  factor y
17 MPa
Qmín L0,1
21 MPa
  (N/mm) (lb/in) (N/mm) (lb/in)
3 mm 72 410 89 510
5 mm 113 644 141 803
7 mm 149 850 184 1050
10 mm 210 1197 258 1475
14 mm 282 1613 348 1990
17 mm 359 2052 446 2547
20 mm 370 2116 460 2628

Realice un cálculo técnico para determinar el valor de apriete para su aplicación específica. Para ello hay directrices del sector disponibles, por ejemplo, las Guidelines for Pressure Boundary Bolted Flange Joint Assembly de ASME PCC-1 o la EN 1591-1 Flanges and their Joints - Design Rules for Gasketed Circular Flange Connections - Part 1: Calculation.


Instale la Junta de Estanqueidad

A. Prepare la brida

  • Abra las bridas un mínimo de 15 cm.
  • Limpie la superficie por completo para asegurar una adhesión óptima. Retire cualquier resto de aceite, grafito, etc.
Coloque la Junta de Estanqueidad

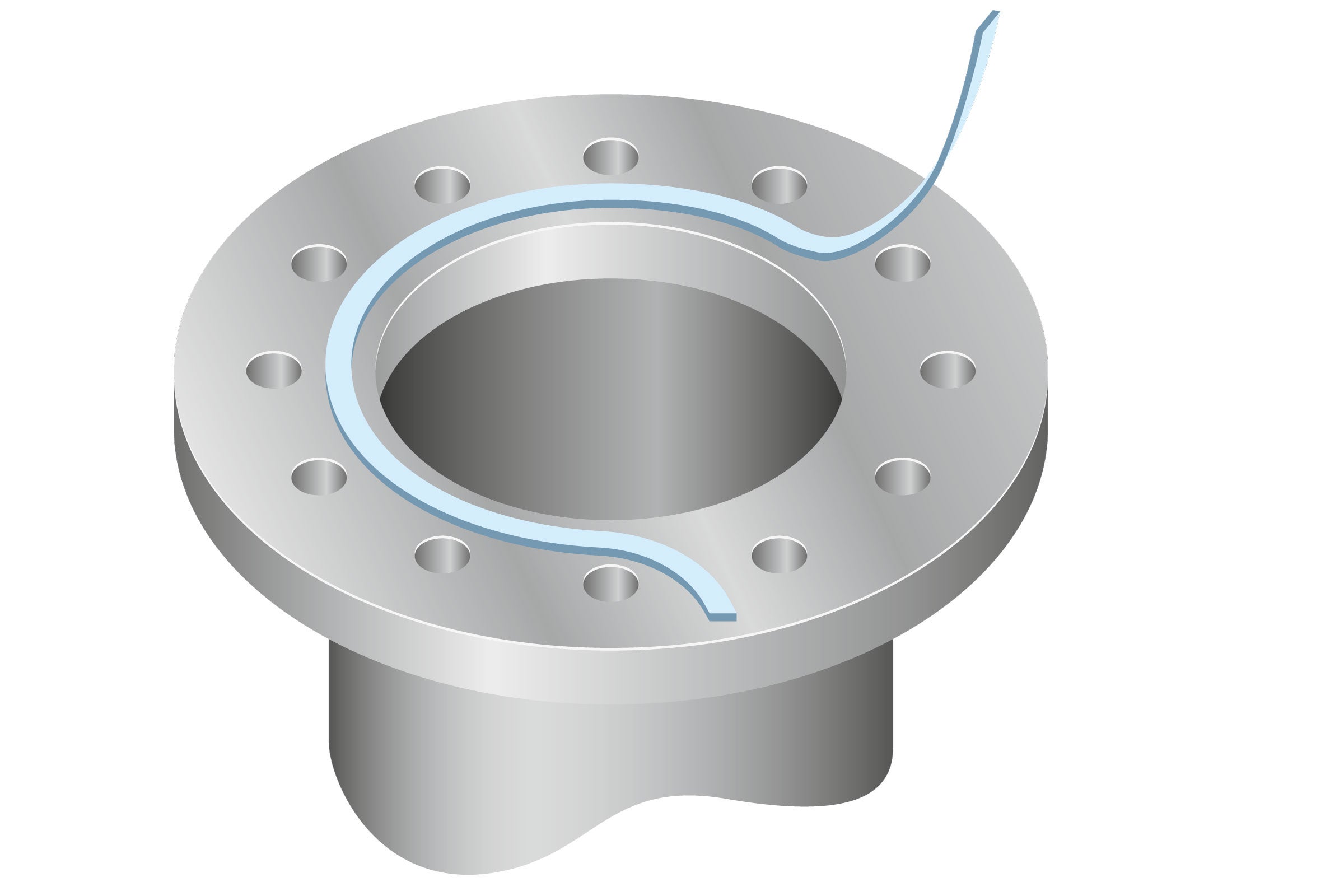

B. Coloque la Junta de Estanqueidad

Retire el papel protector poco a poco, con el fin de evitar que la tira adhesiva se ensucie. Coloque el extremo de la junta de estanqueidad alrededor del orificio del perno inicial.

ATENCIÓN: Si la temperatura es baja, caliente cuidadosamente la Junta de Estanqueidad antes de su instalación para aumentar la adherencia.



C. Finalice el sellado con la Junta de Estanqueidad

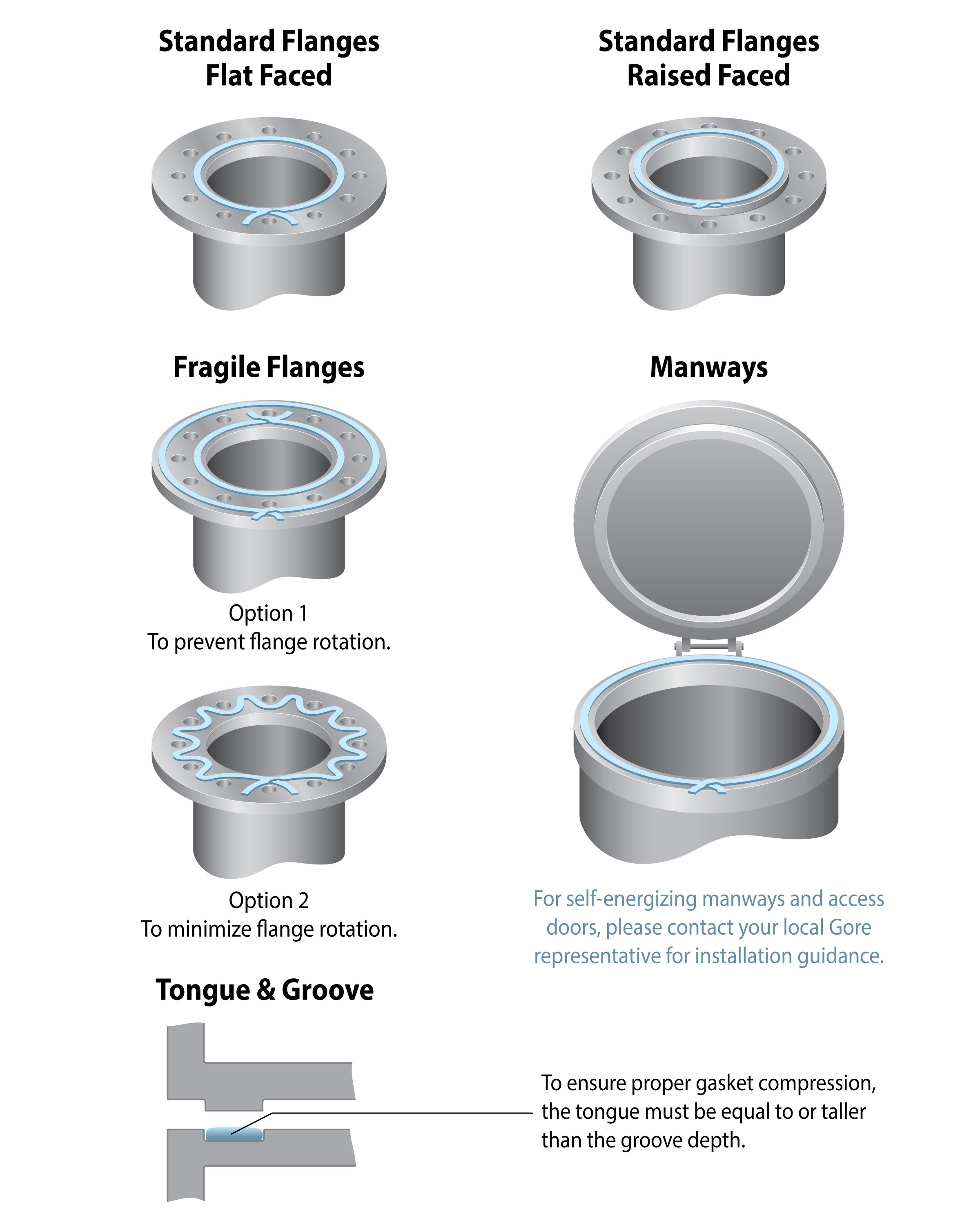

Finalice la junta solapando ambos extremos en el orificio del perno inicial y corte el material sobrante. Consulte las ilustraciones.

Finalice el sellado con la Junta de Estanqueidad

ATENCIÓN: En algunas aplicaciones de Junta de Estanqueidad debe utilizarse la técnica de solapado con corte biselado, ya que la brida no puede resistir la fuerza necesaria para comprimir el doble grosor del material de junta en el punto de solape. Este será posiblemente el caso cuando se use la Junta de Estanqueidad con un ancho nominal >17 mm, excepto si se instala en bridas metálicas ASME o JIS. Si no está seguro, siempre puede utilizar la técnica de biselado como alternativa a la técnica de solapado.

Técnica de biselado - Método alternativo para finalizar el sellado con la Junta de Estanqueidad

Corte biselado

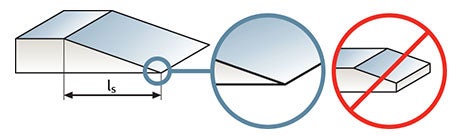

a. Corte biselado inicial

Desenrolle aproximadamente 0,5 m de Junta de Estanqueidad GORE.

Corte en bisel el extremo con un cuchillo afilado sobre una superficie firme y limpia.

En general, la longitud del corte biselado, ls, debería ser de aproximadamente 25 mm.

Corte biselado final

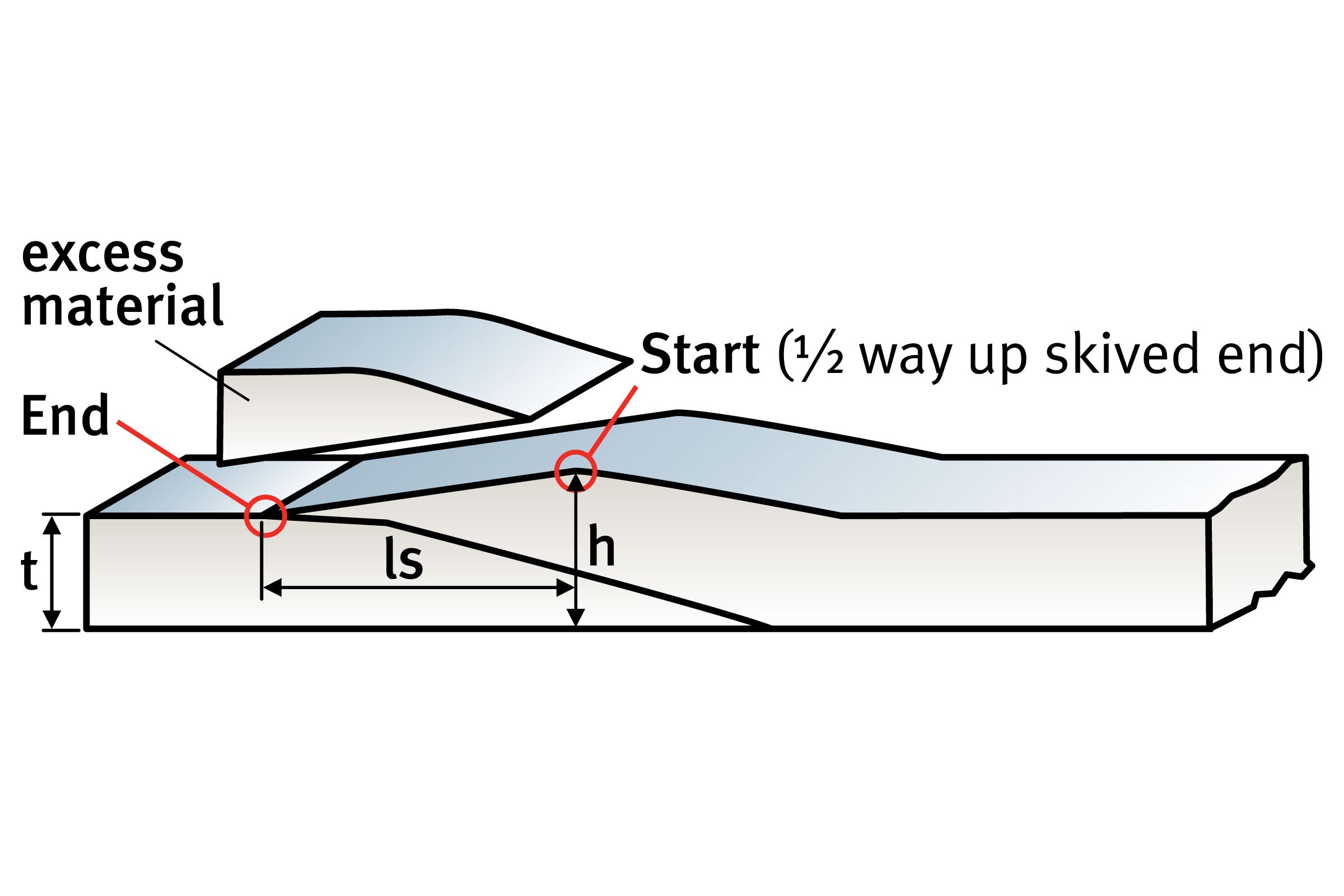

b. Corte biselado final

  • Finalice el sellado colocando la Junta de Estanqueidad sobre el extremo biselado, extendiéndola más de unos 14 mm.
  • Para preparar el segundo y último corte biselado, identifique y marque los extremos inicial y final.
  • Corte el material de junta en ángulo. Esto dejará un área de ≈ 120 % (h) del grosor de junta original.

4. Consulte y siga las prácticas estándar de montaje de bridas atornilladas

Los Productos de Sellado GORE no requieren prácticas de montaje especiales. Sin embargo, siempre se recomienda el uso de las buenas prácticas del sector a la hora de montar una unión bridada atornillada. Dichas prácticas han sido elaboradas por ASME, la Asociación Europea de Estanqueidad (ESA), la Fluid Sealing Association (FSA) y la Association of German Engineers (VDI) .

  • ESA/FSA Gasket Installation Procedures Assuring Joint Integrity and Maximum Safety
  • Pautas sobre los límites de presión en el montaje de uniones bridadas atornilladas de ASME PCC-1
  • VDI 2200 - Tight flange connections: Selection, calculation, design and assembly of bolted flange connections
  • La ASME también ofrece cursillos sobre el montaje de uniones bridadas atornilladas
  • Numerosas organizaciones también ofrecen contenidos formativos específicos sobre la norma EN 1591-4 para el montaje de uniones bridadas atornilladas

Instrucciones paso a paso

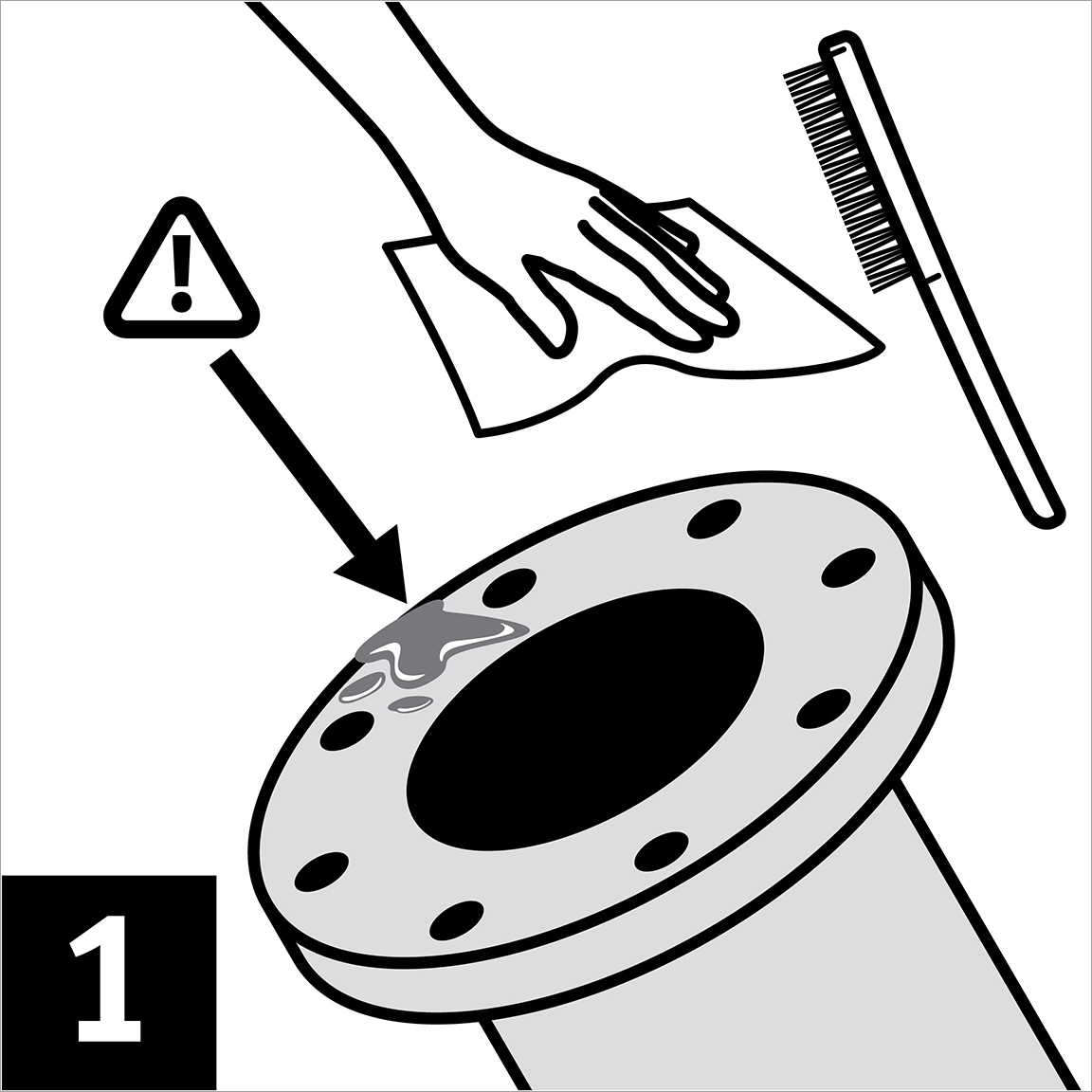

Asegúrese de que las superficies de sellado estén limpias, secas y sin grasa.

Asegúrese de que las superficies de sellado estén limpias, secas y sin grasa.

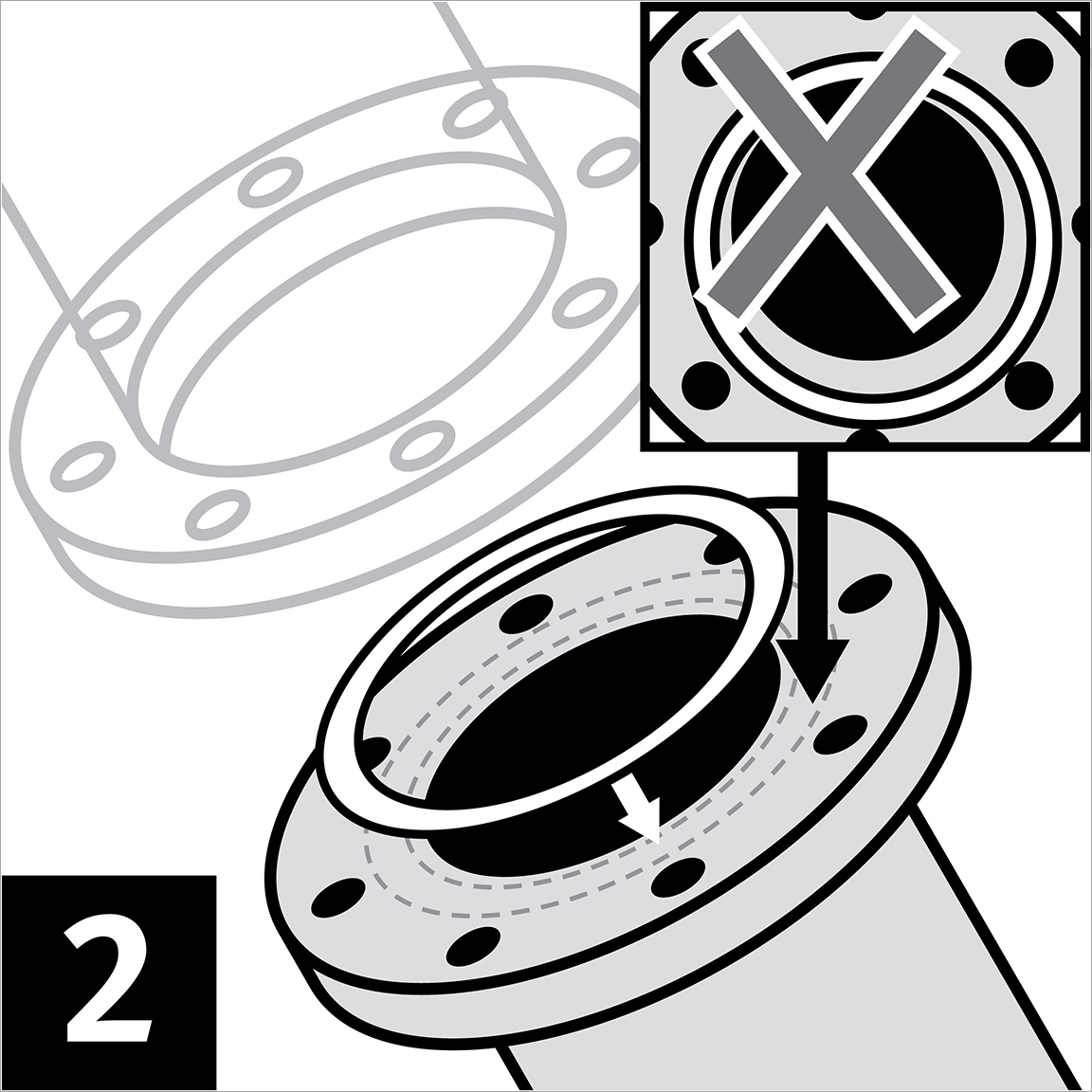

Coloque la junta de manera que quede centrada sobre la brida.

Coloque la junta de manera que quede centrada sobre la brida (utilice los pernos como guía).

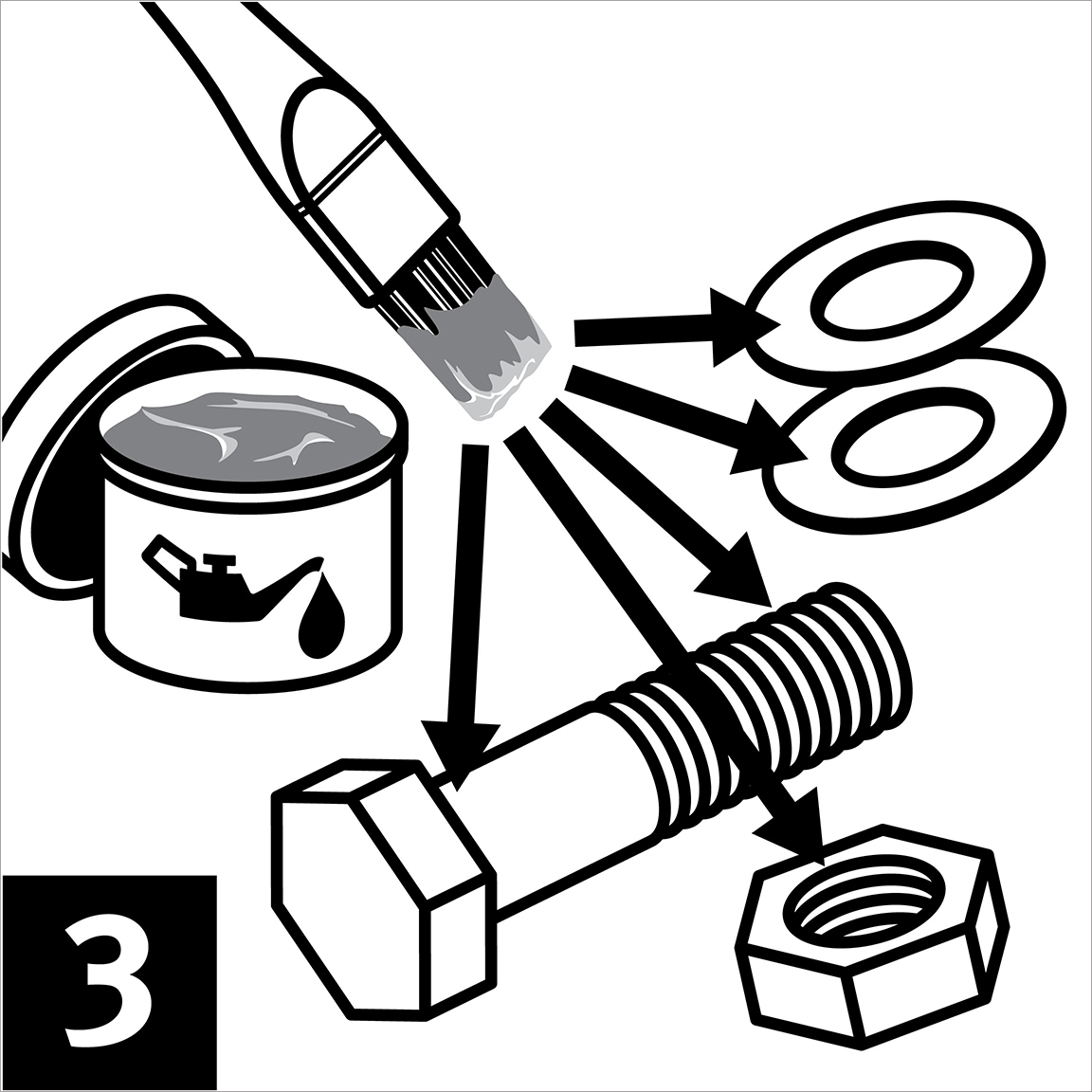

Lubrique bien los elementos de fijación. Asegúrese de lubricar  todas las superficies sometidas a carga en los pernos, las tuercas y las  arandelas.

Lubrique bien los elementos de fijación. Asegúrese de lubricar todas las superficies sometidas a carga en los pernos, las tuercas y las arandelas.

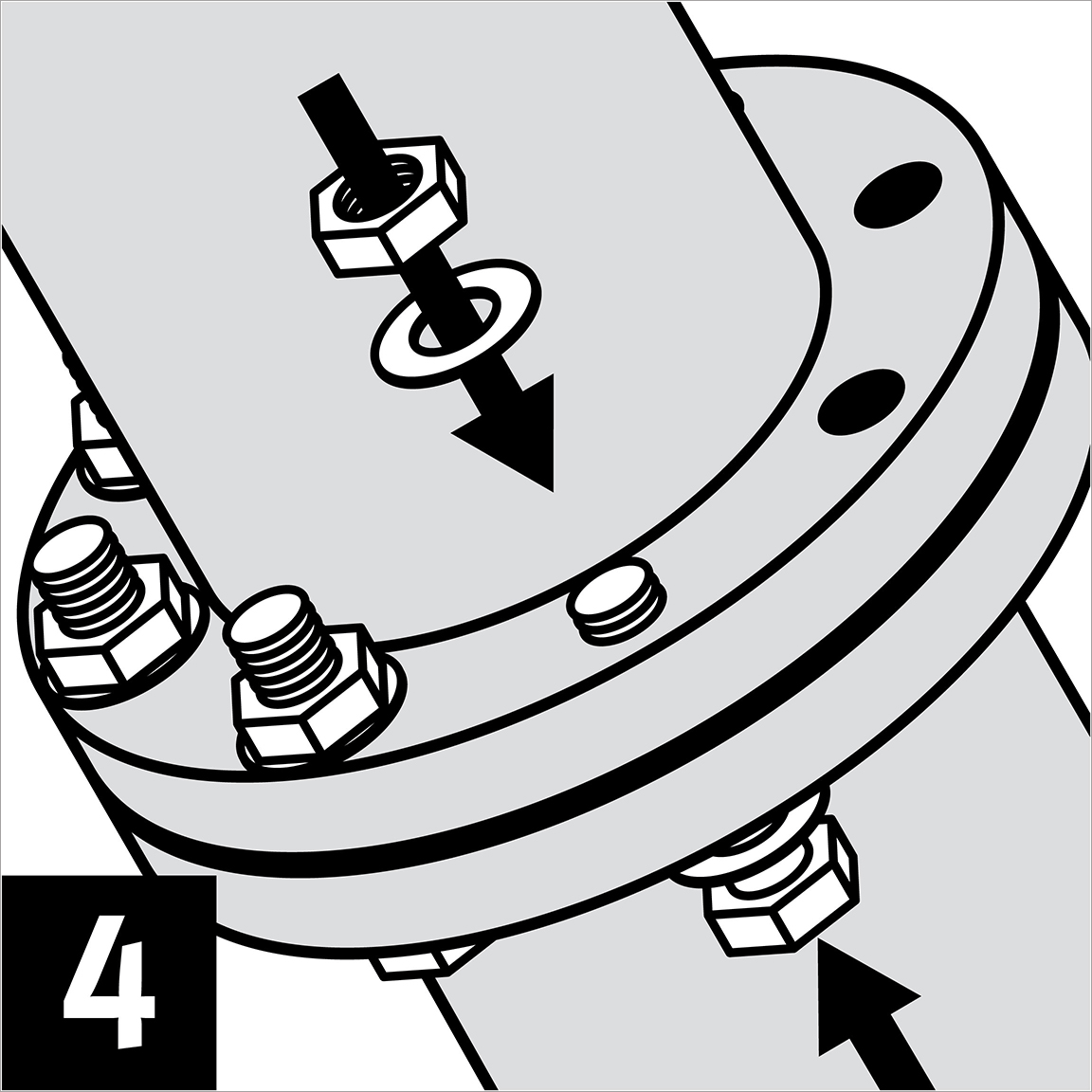

Monte los pernos, las arandelas y las tuercas en la brida.

Monte los pernos, las arandelas y las tuercas en la brida.

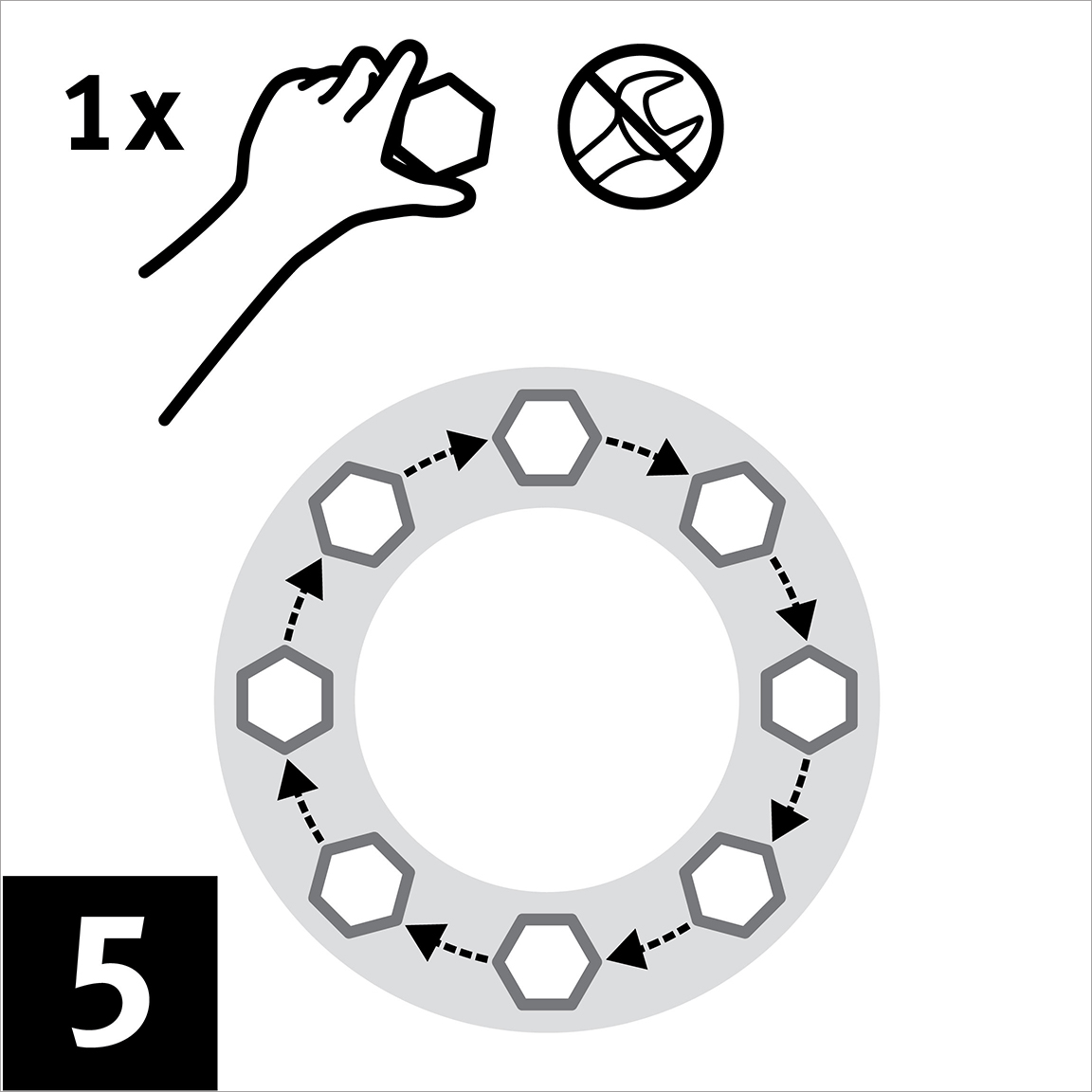

Apriete a mano los pernos siguiendo un orden circular.

Apriete a mano los pernos siguiendo un orden circular.

Utilice una herramienta de apriete calibrada para apretar cada perno siguiendo una secuencia en estrella.

Utilice una herramienta de apriete calibrada para apretar cada perno siguiendo una secuencia en estrella. Aplique el par de apriete en tres etapas:

  • 1ª etapa: 30 % del par de apriete final
  • 2ª etapa: 60 % del par de apriete final
  • 3ª etapa: 100 % del par de apriete final

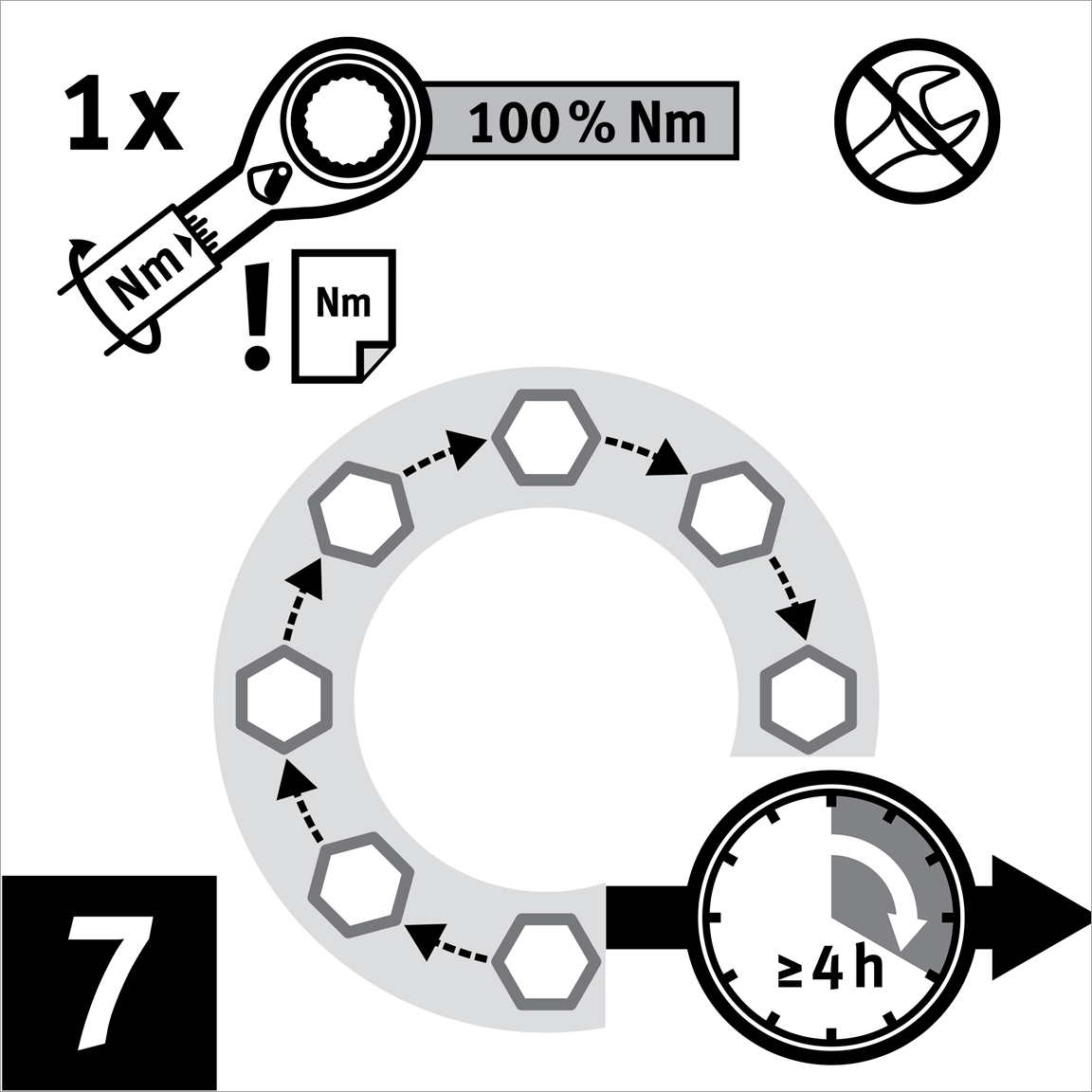

Aplique el par de apriete final al 100 % en un orden circular.

Aplique el par de apriete final al 100 % en un orden circular. A continuación, espere 4 horas.

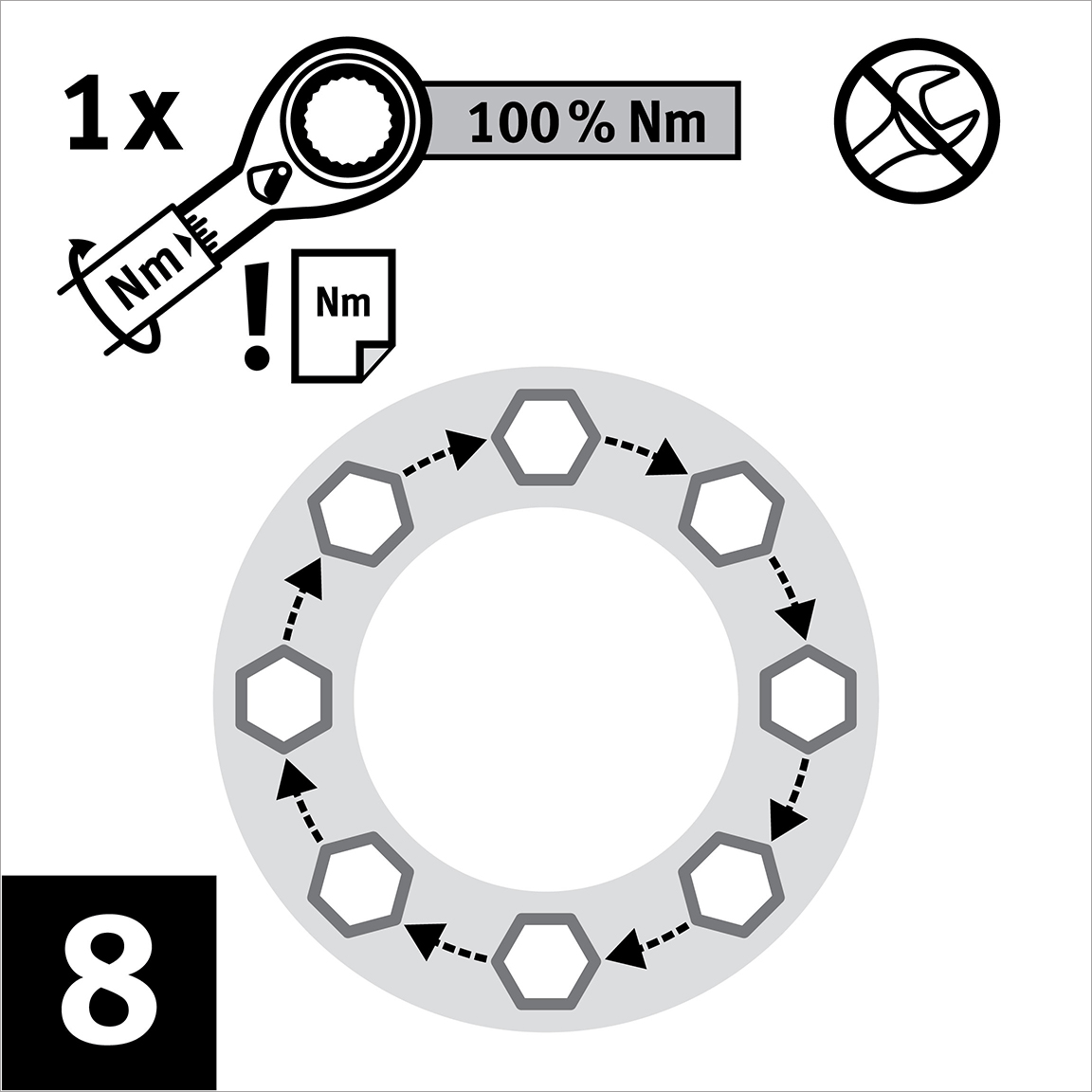

Finalice la instalación apretando todos los pernos en orden circular hasta alcanzar el par de apriete prescrito.

Finalice la instalación apretando todos los pernos en orden circular hasta alcanzar el par de apriete prescrito.

SÓLO PARA USO INDUSTRIAL.

No utilizar en operaciones de fabricación, proceso o envase de dispositivos médicos, alimentos, fármacos o cosméticos.
