Cómo seleccionar un elemento de ventilación según los grados de protección IP y NEMA

Un aspecto esencial a la hora de elegir un elemento de ventilación es determinar el nivel de protección que requiere la aplicación, el dispositivo o la carcasa, lo que se basa habitualmente en dos estándares —uno internacional y otro principalmente norteamericano—:

• El estándar de protección contra la penetración (IP, Ingress Protection) (IEC-60529)
  Este estándar internacional, conocido como «grados de protección IP», define el nivel de protección de una carcasa frente a
  • cuerpos sólidos extraños (acceso a piezas peligrosas y contra cuerpos extraños sólidos)
  • la entrada de agua
  Los elementos de ventilación con clasificación IP son aquellos que proporcionan niveles específicos de protección contra la entrada de partículas o líquidos.
• El estándar NEMA 250 para la protección de carcasas de sistemas eléctricos
  Este estándar norteamericano, de la Asociación Nacional de Fabricantes de Productos Eléctricos (NEMA, National Electrical Manufacturers Association), define el grado con el que una carcasa de sistemas eléctricos protege contra lo siguiente:
  • la entrada de partículas o líquidos
  • el contacto accidental por parte de personas
  NEMA 250 también impone numerosos requisitos adicionales, por ejemplo, en cuanto a la estructura de la carcasa y su resistencia frente a otras agresiones ambientales.

Aunque tanto IP como NEMA definen la resistencia a la entrada de sólidos y líquidos, los estándares no son idénticos: las clasificaciones de carcasas de NEMA prescriben pruebas adicionales que no se contemplan en la norma IP. Por este motivo, los grados IP no pueden «convertirse» a grados NEMA. Sin embargo, algunos grados de protección mínima de NEMA equivalen o superan una determinada clasificación IP.

Si necesita que sus diseños cumplan los estándares para carcasas con clasificación NEMA o IP, nuestros representantes y técnicos de aplicaciones le ayudan a elegir la solución de ventilación más adecuada. Estamos deseosos de ayudarle a satisfacer todos sus requisitos, desde el diseño hasta la integración en la fabricación, pasando por el proceso de ensayo.

CONTACTE CON NOSOTROS

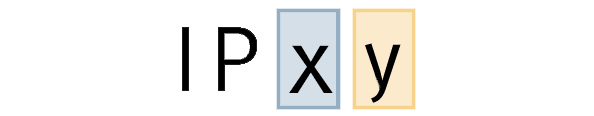

Los grados de protección IP se expresan en forma de código de dos dígitos, IP68, por ejemplo, que define el tipo y el nivel de protección ambiental que ofrece una carcasa.

La clave para entender los grados de protección contra la penetración

Para seleccionar un elemento de ventilación que satisfaga los requisitos de una carcasa IP es imprescindible tener en cuenta factores como el diseño de la carcasa, el tamaño del elemento de ventilación y las agresiones ambientales. Todo ello influirá en la capacidad del elemento de ventilación de satisfacer un determinado grado de protección IP en una aplicación concreta. Por ejemplo:

• Las carcasas de sistemas electrónicos IP65 deben impedir la entrada de polvo y resistir chorros de agua a baja presión: este nivel de protección es necesario en aplicaciones como la iluminación exterior en el entorno de fuentes o en paneles solares domésticos que pueden estar sometidos a limpiezas periódicas con manguera.
• Una carcasa de exterior IP66 impide igualmente la entrada de polvo y resiste chorros de agua a alta presión desde todas las direcciones. Este es el grado requerido para aplicaciones sometidas a limpiezas frecuentes con pulverizadores de alta presión, como las carcasas de la iluminación de fachadas comerciales o los vehículos industriales.
• Un elemento de ventilación IP67 impide la entrada de polvo y resiste la inmersión temporal en hasta 1 metro de agua: ideal para maquinaria pesada que pueda necesitar vadear charcos profundos o arroyos, así como para equipos de telecomunicaciones en emplazamientos donde puedan darse escorrentías por fuertes lluvias o encharcamientos temporales.
• Una carcasa de sistemas eléctricos IP68 impide la entrada de polvo y resiste la inmersión continua en agua hasta una profundidad de 2 metros durante periodos de diferente duración. Este nivel de protección está destinado a aplicaciones donde se exige una larga vida útil a pesar de la exposición a las inclemencias del agua.

Los materiales y las estructuras de nuestros elementos de ventilación se someten a rigurosos ensayos para garantizar que satisfagan o superen los estándares IP de protección frente al polvo, las salpicaduras y la inmersión.

Sea cual sea el grado de protección que requieran sus dispositivos y carcasas (IP64, IP65, IP67, IP68 o IP69k), nuestros representantes e ingenieros de aplicaciones pueden ayudarle a elegir la solución de ventilación más adecuada.

CONTACTE CON NOSOTROS

Las clasificaciones de carcasas de NEMA emplean una escala numérica del 1 al 13 para especificar los tipos y los niveles de protección ambiental que una carcasa puede ofrecer a los sistemas electrónicos que guarda en su interior.

Esta tabla resume brevemente los niveles de protección que suelen requerirse para sellar o ventilar carcasas que contienen sistemas electrónicos. Las definiciones, las características y los criterios de ensayo al completo para todos los tipos de carcasa de NEMA pueden consultarse en www.nema.org.

Si necesita que su aplicación cumpla requisitos para carcasas NEMA ventiladas, nuestros representantes e ingenieros de aplicaciones pueden ayudarle a elegir la solución de ventilación más adecuada.
