Instalación rápida y fácil

Este vídeo demuestra cómo realizar el corte en bisel y aplicar la junta alrededor de la brida. Observará que no es necesario preocuparse por la perfección, ya que la junta es muy conformable.

Para bridas de cara plana y cara resaltada

1. Seleccione el tamaño

Ancho de junta (bD)

Para bridas de cara plana y cara resaltada

Seleccione el ancho de junta que proporciona la siguiente cobertura:

  • Bridas estándar EN o JIS: 30-50 % del ancho de la cara de la brida.
  • Bridas estándar ASME: 50-75% del ancho de la cara de la brida.
  • Bridas no estándar: Calcule el ancho de junta necesario para asegurar suficiente carga sobre la junta.

Para bridas machihembradas:

  • La junta debe cubrir todo el ancho de la hembra.
  • Asegúrese de que el macho sea ligeramente más alto que la profundidad de la hembra.

Para separadores en intercambiadores de calor:

  • El ancho de la junta debe cubrir todo el ancho del separador.

ATENCIÓN: Realice una estimación técnica del par de apriete para confirmar que puede alcanzarse una carga de junta superior a:

 • 3 mm: 19 MPa
 • 6 mm: 23 MPa

Grosor de junta

  • La mayoría de las aplicaciones requieren una capa de cinta de estanqueidad de 3 mm.
  • Para bridas con desviaciones > 1 mm, en cambio, se recomienda la cinta de estanqueidad de 6 mm.
  • Si las bridas presentan irregularidades de más de 2 mm puede usarse la técnica de solapado para compensarlas. Para tales casos, consulte a su representante de Gore.

2. Determine el valor de apriete

Para conseguir un sellado fiable debe aplicarse la carga de junta correcta durante la instalación.

Los valores de carga de junta mínima habituales para la Cinta de Estanqueidad GORE Serie 500 son:

  • 3 mm: 19 MPa
  • 6 mm: 23 MPa

Realice un cálculo técnico para determinar el valor de apriete para su aplicación específica. Para ello hay directrices del sector disponibles, por ejemplo, las Guidelines for Pressure Boundary Bolted Flange Joint Assembly de ASME PCC-1 o la EN 1591-1, Flanges and their Joints - Design Rules for Gasketed Circular Flange Connections - Part 1: Calculation.


3. Instale la cinta de estanqueidad

La Cinta de Estanqueidad GORE Serie 500 puede instalarse en cuatro pasos fáciles y rápidos. Elija una opción del desplegable para ver estos pasos de instalación general detallados, así como las pautas específicas de aplicación con vídeos (bridas de cara plana y de cara resaltada, bridas machihembradas, intercambiadores de calor y bridas rectangulares).

A. Prepare la brida

  • Abra las bridas un mínimo de 15 cm.
  • Limpie la superficie por completo para asegurar una adhesión óptima.
  • Retire cualquier resto de aceite, grafito, etc.
Realice el corte biselado inicial

B. Realice el corte biselado inicial

  • Desenrolle aproximadamente 0,5 m de cinta de estanqueidad. Corte el extremo con un cuchillo afilado sobre una superficie firme y limpia mediante la técnica de biselado.

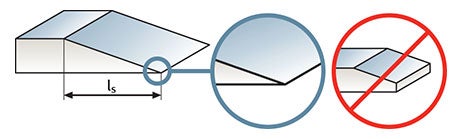

  • La longitud del corte biselado, ls, debe coincidir con las dimensiones de la siguiente tabla:
    Grosor de la cinta Longitud del corte biselado (ls)
    3 mm 15 - 20 mm
    6 mm 25 - 40 mm

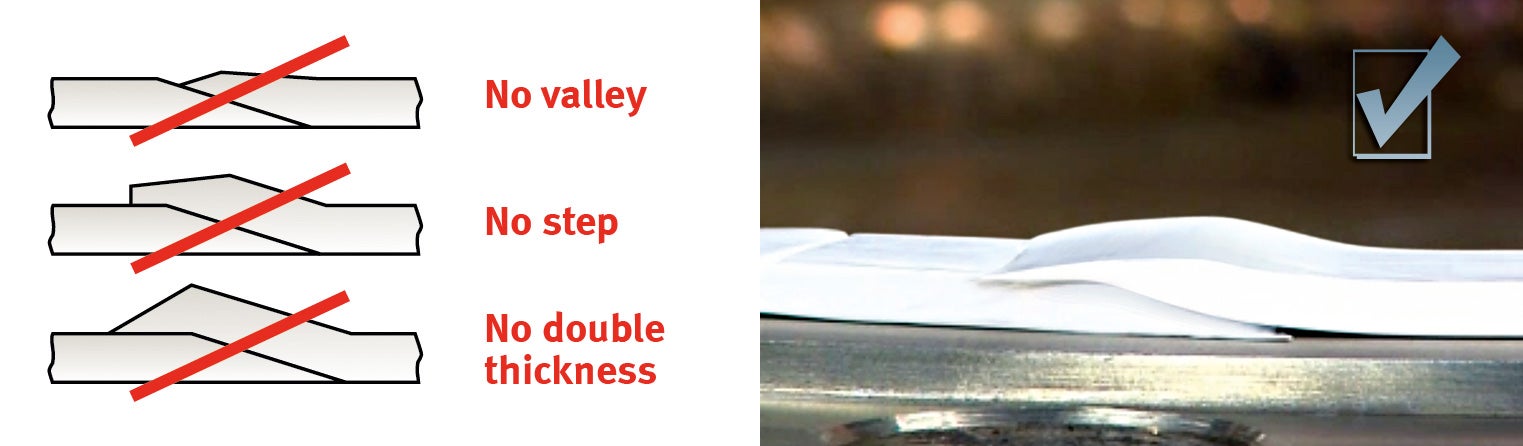

ATENCIÓN: Es muy importante que el bisel sea suave, evitando cualquier escalón. Utilice guantes de seguridad adecuados para usar el cuchillo.

Coloque la cinta de estanqueidad

C. Coloque la cinta de estanqueidad

  • Coloque el extremo biselado de la junta cerca del perno inicial designado.
  • Retire el papel protector poco a poco, con el fin de evitar que la tira adhesiva se ensucie.

ATENCIÓN: No debe aplicarse ningún spray o líquido antiadhesivo en las superficies de las bridas. Si la temperatura es baja, caliente cuidadosamente la junta antes de su instalación.

Complete the Layer of Gasket Tape

D. Finalice la colocación de la cinta de estanqueidad

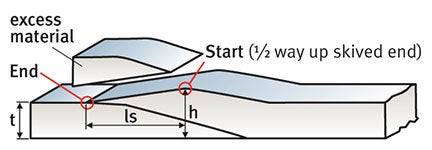

  • Finalice el sellado colocando la cinta sobre el extremo biselado, extendiéndola más de unos 14 mm. Para preparar el segundo y último corte biselado, identifique y marque los extremos inicial y final.
  • Corte el material de junta en ángulo de modo que la altura máxima, h, coincida con la tabla de dimensiones facilitada.
  • En el caso de bridas de gran tamaño, pueden requerirse varias uniones. Las uniones deben colocarse a la altura de un orificio de perno y lo más alejadas posible una de otra (distancia de ~180° para dos uniones, y de 120° para tres uniones).
Grosor de cinta (t) Longitud de corte biselado (ls) Altura máxima (h)
3 mm 15 - 20 mm 3,5 - 5,0 mm
6 mm 25 - 40 mm 6,5 - 9,0 mm



Complete the Layer of Gasket Tape

Guía específica de aplicación:

Bridas de cara plana o de cara resaltada

  • Siga los pasos de A a D que se indican a continuación para instalar la cinta de estanqueidad.
  • La tira adhesiva permite la instalación de juntas por encima de la cabeza.
  • Al cerrar la brida, asegúrese de que la junta permanezca en su posición.

En el macho

  • Siga los pasos de A a D que se indican a continuación para instalar la cinta de estanqueidad.
  • La tira adhesiva permite la instalación de juntas por encima de la cabeza.
  • Al cerrar la brida, asegúrese de que la junta permanezca en su posición.

En la hembra

  • Siga los pasos de A a C para la preparación y comience a colocar la junta en la hembra.
  • Para finalizar la junta descrito en el paso D, coloque los últimos 30 cm de cinta de estanqueidad en la hembra y marque el lugar de inicio del corte biselado con un bolígrafo.
  • Realice el corte biselado de cierre sobre una superficie plana.
  • Finalice la junta retirando el resto del papel protector, colocando la junta en la hembra y solapando los cortes biselados.
  • Siga los pasos de A a D que se indican a continuación para instalar la cinta de estanqueidad.
  • La tira adhesiva permite la instalación de juntas verticales.
  • Al cerrar la brida, asegúrese de que la junta permanezca en su posición.
  • Siga los pasos de A a C que se indican a continuación para la preparación y comience a colocar la junta en la hembra.
  • Para finalizar el sellado descrito en el paso D, coloque los últimos 30 cm de junta en la hembra y marque el lugar de inicio del corte biselado con un bolígrafo.
  • Realice el corte biselado de cierre sobre una superficie plana.
  • Finalice la junta retirando el resto del papel protector, colocando la junta en la hembra y solapando los cortes biselados.
Intercambiadores de calor - A lo largo del separador
  • Prepare la brida. Limpie la superficie por completo para asegurar una adhesión óptima. Retire cualquier resto de aceite, grafito, etc.
  • Mida y corte la cinta de estanqueidad de modo que sobren 3 mm de la longitud. Realice un corte recto de 90° en ambos extremos.
  • Coloque la junta del separador.

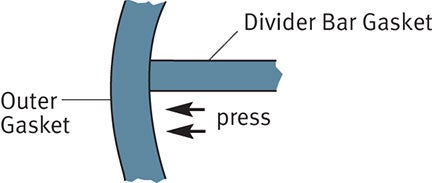

  • Retire el papel protector y presione firmemente el extremo de la junta contra la junta exterior. Coloque la cinta a lo largo del separador y presione firmemente el otro extremo contra la junta exterior.

ATENCIÓN: Los separadores de los intercambiadores de calor raramente funcionan con un diferencial de presión excesivo, por lo que un corte recto presionado firmemente contra la junta de brida exterior formará un sellado adecuado y eficaz. Gore no recomienda ninguna otra técnica de corte alternativa ni el solapado para la unión entre la junta del separador y la junta circular.

Bridas rectangulares
  • Siga los pasos de A a C que se indican a continuación para la preparación y comience a colocar la cinta de estanqueidad.
  • Doble en las esquinas rectas.
    • Para asegurar una carga de junta uniforme, debe practicarse un corte en la Cinta de Estanqueidad GORE Serie 500 en las esquinas rectas.

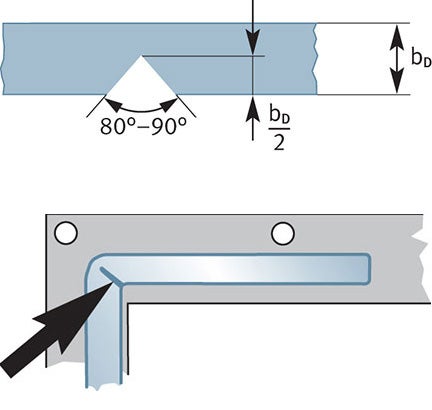

    • Cuando se acerque a una esquina recta, corte una muesca de 80-90° del borde interior de la cinta como se muestra más adelante.
    • Doble la junta en la esquina. Ahora se mantiene en su lugar mediante el papel protector.
  • Finalice la junta siguiendo el paso D.




4. Consulte y siga las prácticas estándar de montaje de bridas atornilladas

Las Juntas GORE no requieren prácticas de montaje especiales. Sin embargo, siempre se recomienda el uso de las buenas prácticas del sector a la hora de montar una unión bridada atornillada. Dichas prácticas han sido elaboradas por ASME, la Asociación Europea de Estanqueidad (ESA), la Fluid Sealing Association (FSA) y la Association of German Engineers (VDI).

  • ESA/FSA Gasket Installation Procedures Assuring Joint Integrity and Maximum Safety
  • ASME PCC-1 Guidelines for Pressure Boundary Bolted Flange Joint Assembly
  • VDI 2200 - Tight flange connections: Selection, calculation, design and assembly of bolted flange connections
  • La ASME también ofrece cursillos sobre el montaje de uniones bridadas atornilladas
  • Numerosas organizaciones también ofrecen contenidos formativos específicos sobre la norma EN 1591-4 para el montaje de uniones bridadas atornilladas.
Asegúrese de que las superficies de sellado estén limpias, secas y sin grasa.

Asegúrese de que las superficies de sellado estén limpias, secas y sin grasa.

Coloque la junta de manera que quede centrada sobre la brida.

Coloque la junta de manera que quede centrada sobre la brida (utilice los pernos como guía).

Lubrique bien los elementos de fijación. Asegúrese de lubricar  todas las superficies sometidas a carga en los pernos, las tuercas y las  arandelas.

Lubrique bien los elementos de fijación. Asegúrese de lubricar todas las superficies sometidas a carga en los pernos, las tuercas y las arandelas.

Monte los pernos, las arandelas y las tuercas en la brida.

Monte los pernos, las arandelas y las tuercas en la brida.

Apriete a mano los pernos siguiendo un orden circular.

Apriete a mano los pernos siguiendo un orden circular.

Utilice una herramienta de apriete calibrada para apretar cada perno siguiendo una secuencia en estrella.

Utilice una herramienta de apriete calibrada para apretar cada perno siguiendo una secuencia en estrella. Aplique el par de apriete en tres etapas:

  • 1ª etapa: 30 % del par de apriete final
  • 2ª etapa: 60 % del par de apriete final
  • 3ª etapa: 100 % del par de apriete final
Aplique el par de apriete final al 100 % en un orden circular.

Aplique el par de apriete final al 100 % en un orden circular. A continuación, espere 4 horas.

Finalice la instalación apretando todos los pernos en orden circular hasta alcanzar el par de apriete prescrito.

Finalice la instalación apretando todos los pernos en orden circular hasta alcanzar el par de apriete prescrito.

Solo para uso industrial

No utilizar en operaciones de fabricación, proceso o envase de dispositivos médicos, alimentos, fármacos o cosméticos.
